岐阜県土岐市 約20年前の土葺き屋根に三菱太陽光発電設置

岐阜県土岐市 約20年前の土葺き屋根に三菱太陽光発電設置
1.2016年06月10日
現場調査 1
現場調査 1

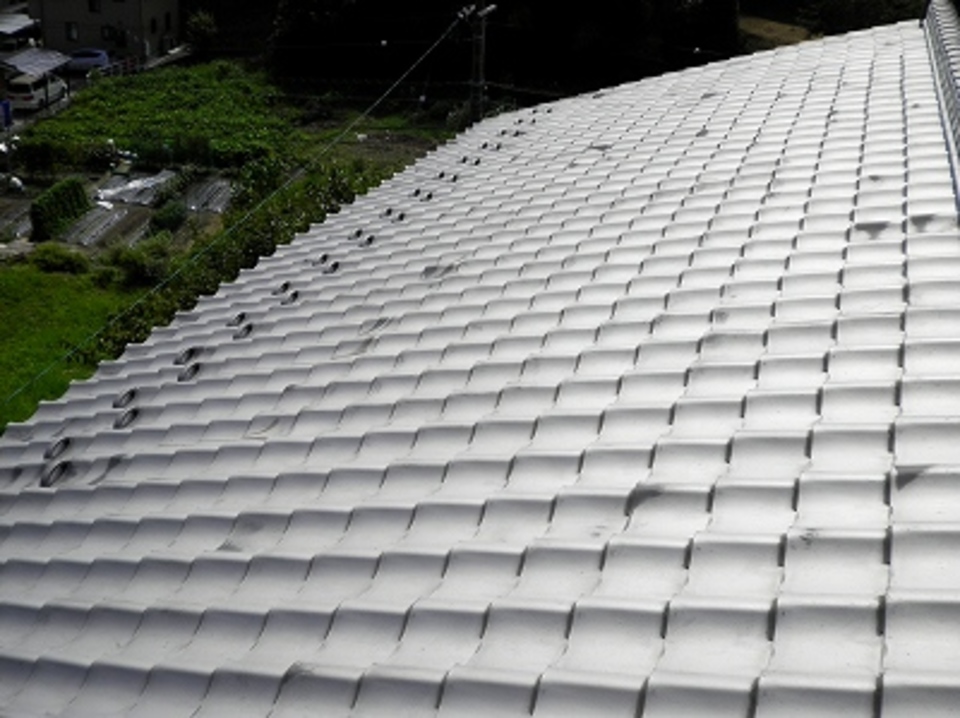

太陽光発電システムを設置したいとのことで雨漏れ・瓦のズレ・下地の状態を調べました。

2.2016年06月10日
現場調査 2
現場調査 2

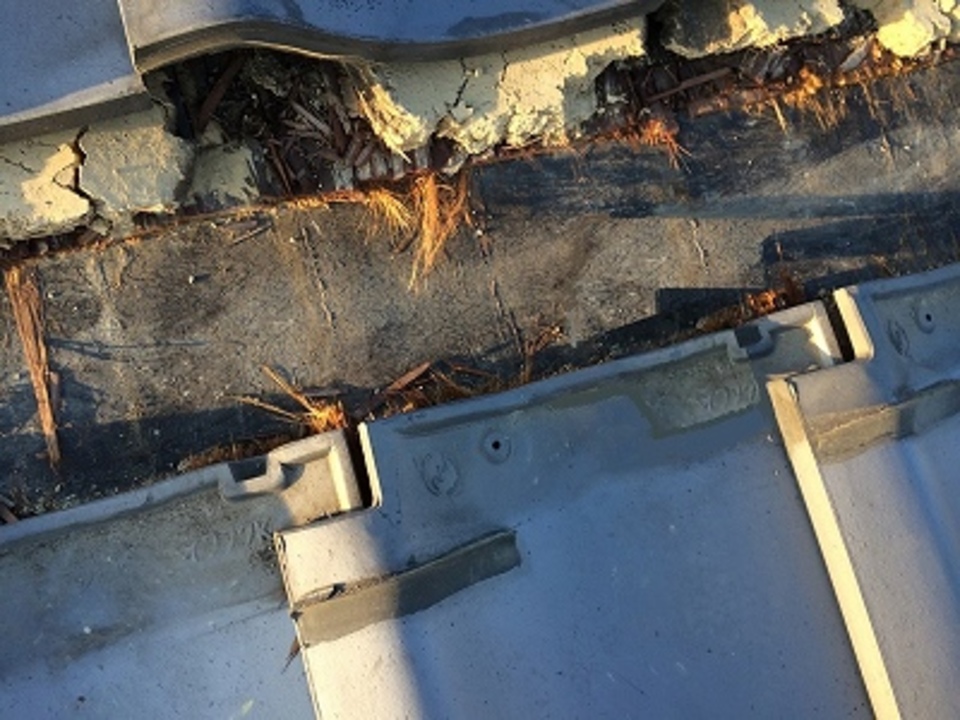

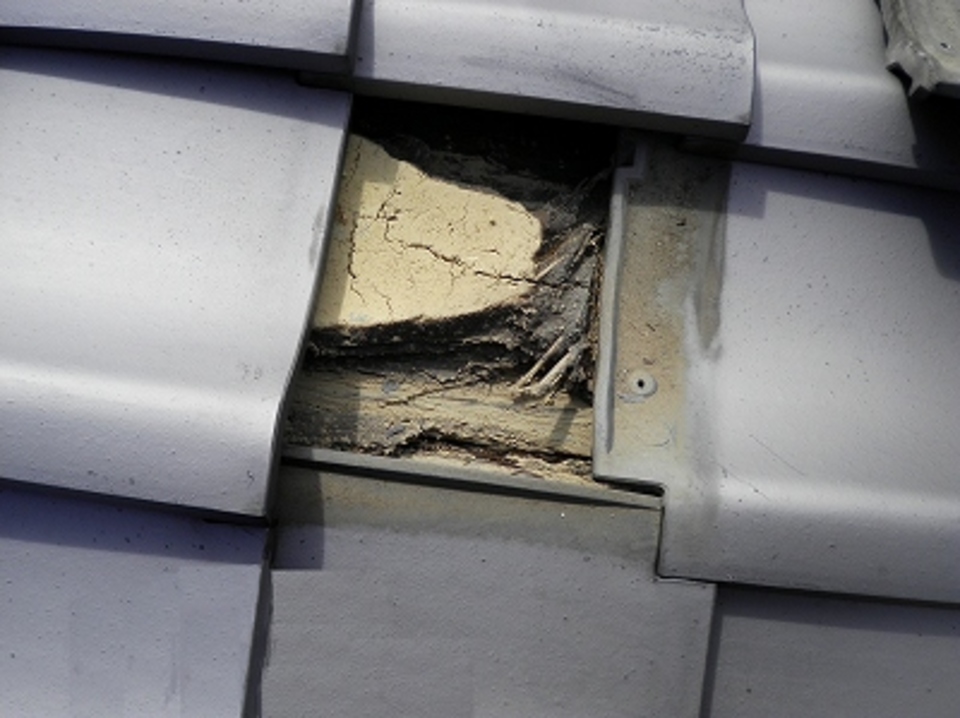

瓦の下は土と桧皮があり、土葺き工法で瓦が葺いてありました。桧皮の下にアスファルトルーフィングが張ってありました。

3.2016年11月20日
支持金具取り付け
支持金具取り付け

土葺き工法のため、三菱太陽光パネル設置方法をご説明して、三菱太陽光システムを取り付けすることになりました。4.05kwです。支持金具を取り付けるために土・桧皮を取り除きました。

4.2016年11月20日
支持金具取り付け
支持金具取り付け

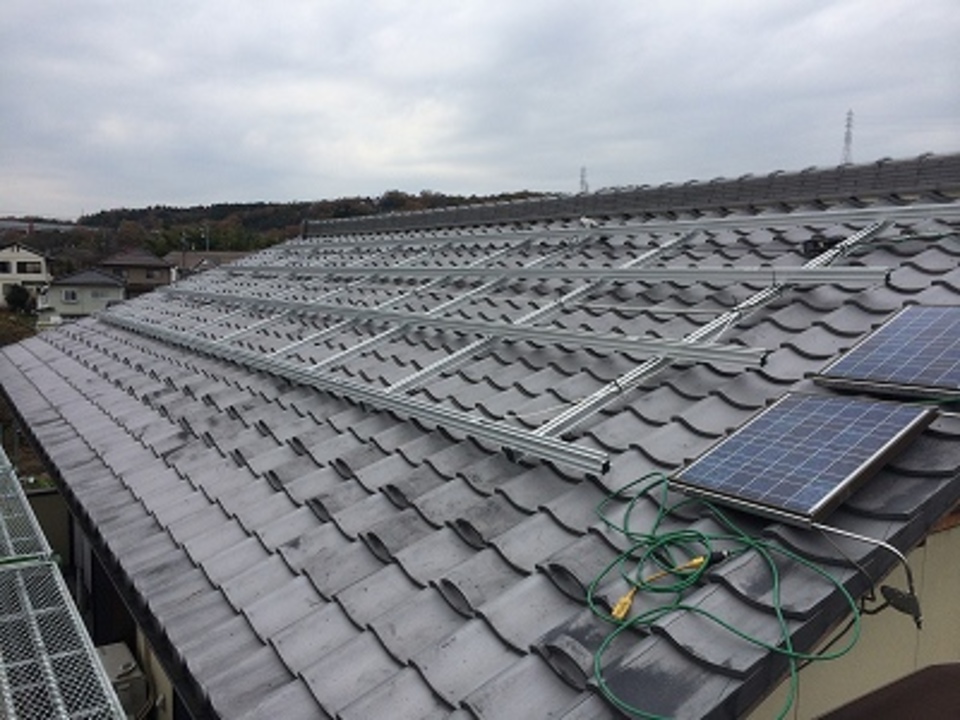

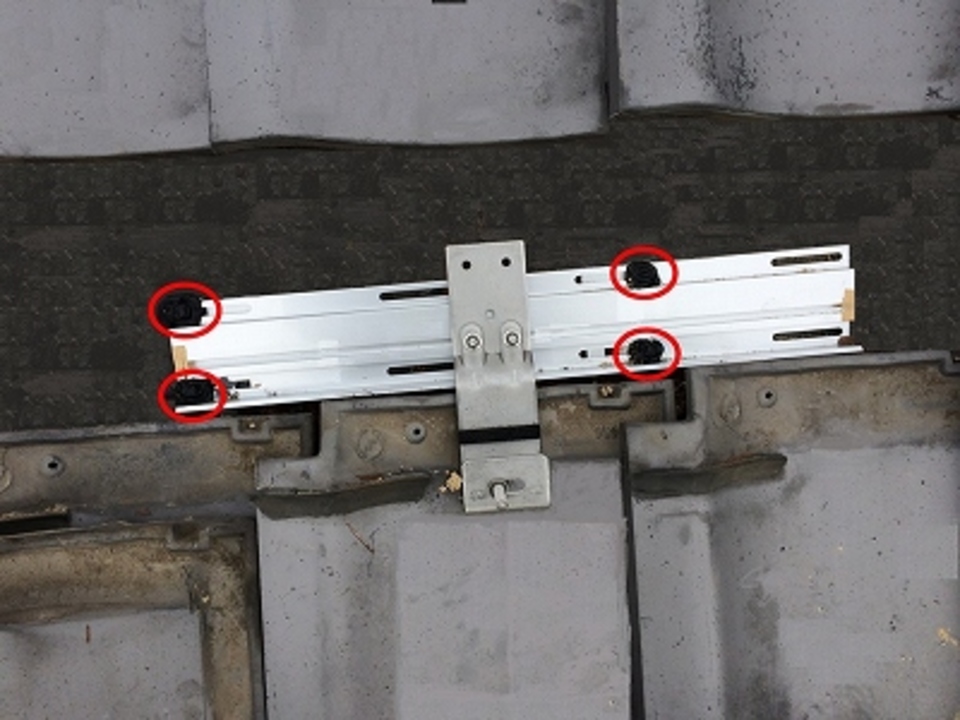

アルミの補強板をネジでタル木に固定して、支持金具をボルトで固定します。タル木固定したネジ頭から漏水防止のためアスファルト系コーキングを塗布しました。(三菱の施工マニュアル通り)

5.2016年11月21日
フレーム設置
フレーム設置

フレームを支持金具に固定してケーブルを配線します。

6.2016年11月21日
パネル設置完了
パネル設置完了

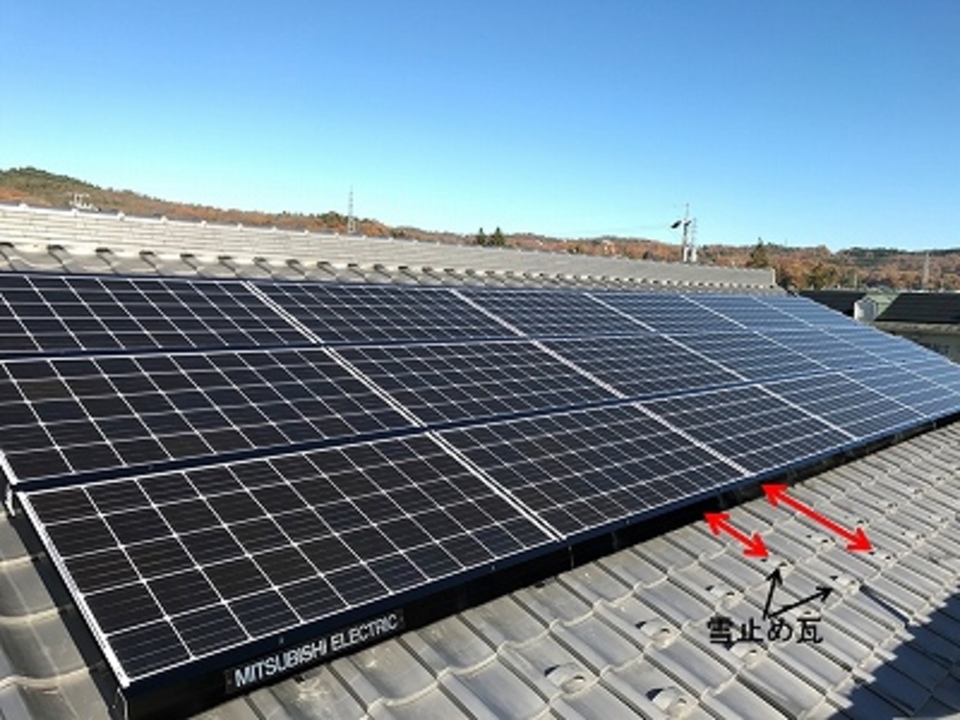

パネル設置完了。積雪時に雪が落下しないように雪止瓦とパネルの間を空けました。

7.2016年11月24日
接続箱の設置
接続箱の設置

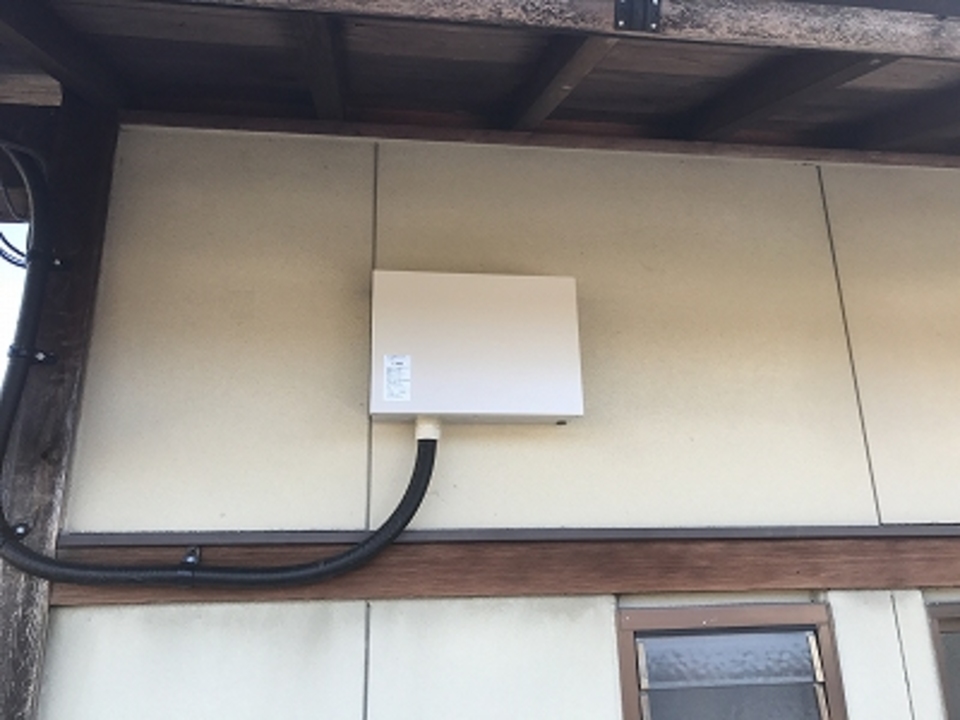

パネルから複数のケーブルを接続箱の中で集結して1つにまとめた電線を家の中に引き込みました。

8.2016年11月24日
パワーコンディショナー設置
パワーコンディショナー設置

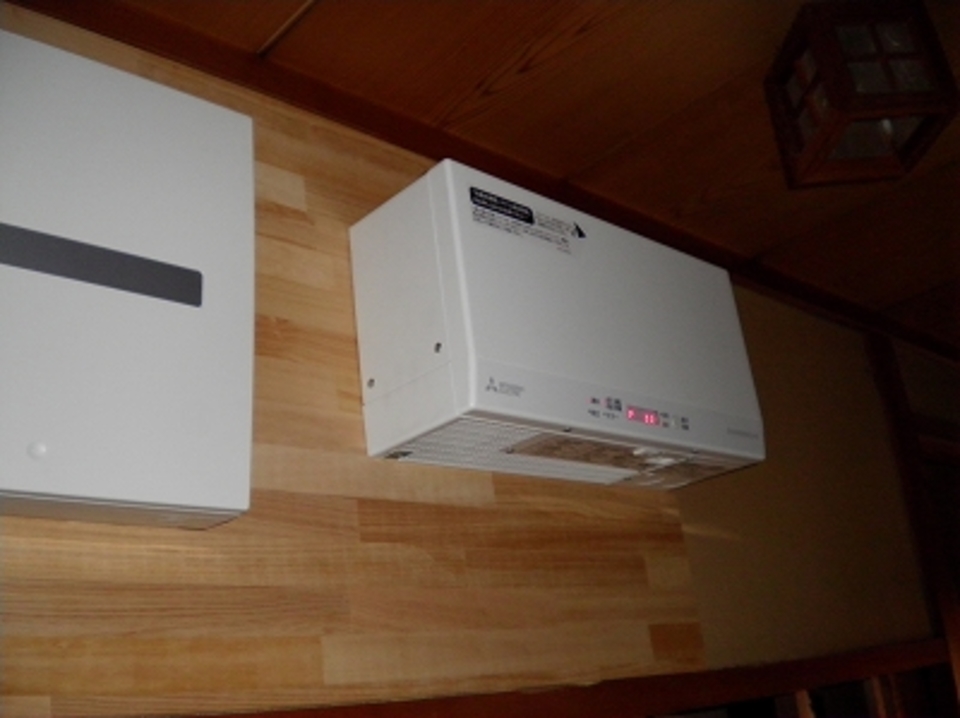

太陽光パネルで発電した直流の電気を家庭内で使えるように交流に変換するパワーコンディショナーを設置しました。左側は、太陽光用ブレーカーと計測ユニットを取り付けました。
