恵那市 屋根の修理後、長州産業太陽光パネルを取り付けました

恵那市 屋根の修理後、長州産業太陽光パネルを取り付けました
1.2014年11月24日
紐丸瓦の葺き直し
紐丸瓦の葺き直し

瓦モルタルで紐丸瓦を葺き上げ銅線で緊結しました。

2.2014年11月25日

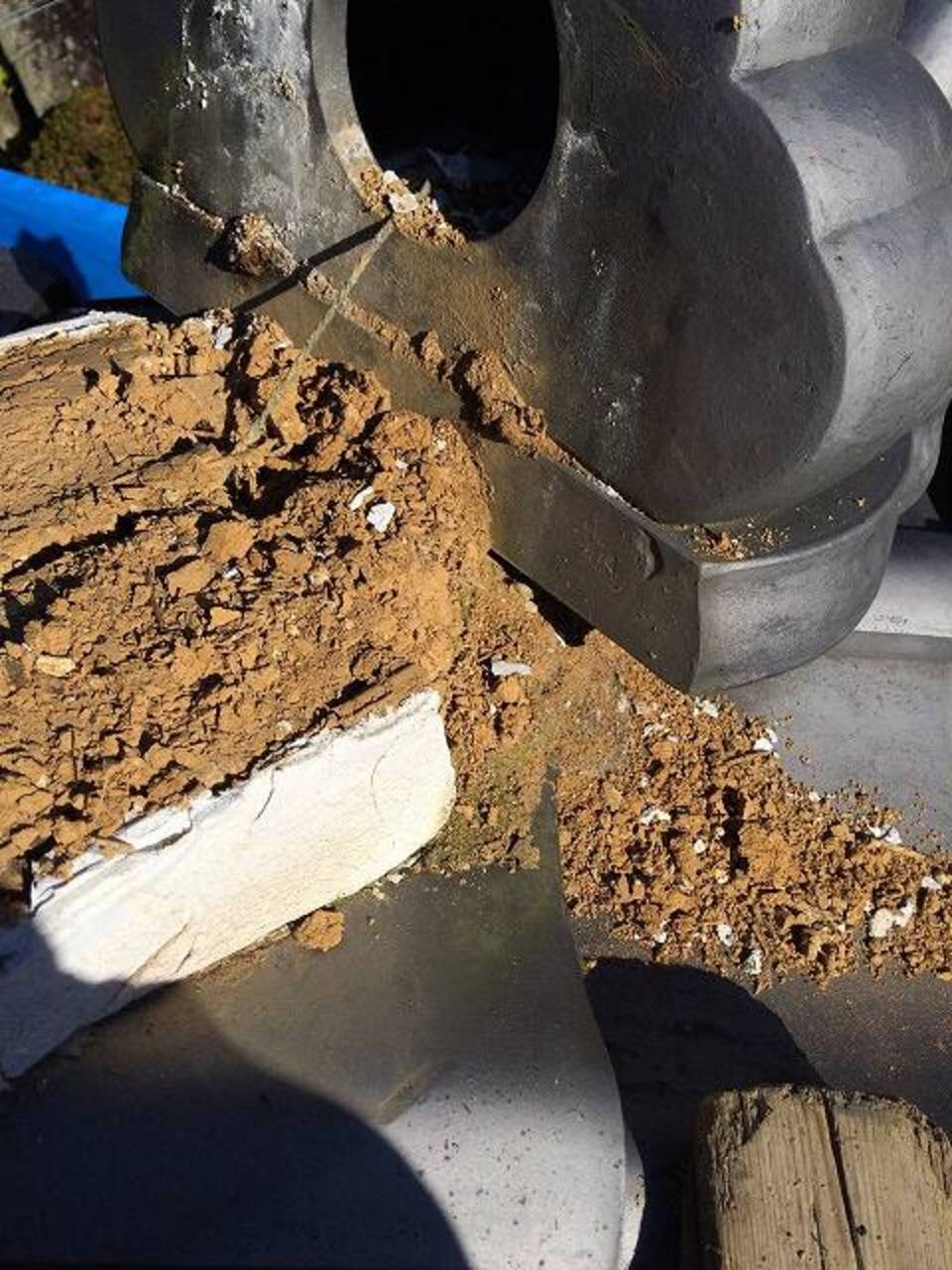

隅棟の冠をめくってみると
隅棟の冠をめくってみると

隅棟を葺き直す時に、瓦を外してみるとやはり土台土が崩れていました。

3.2014年11月28日

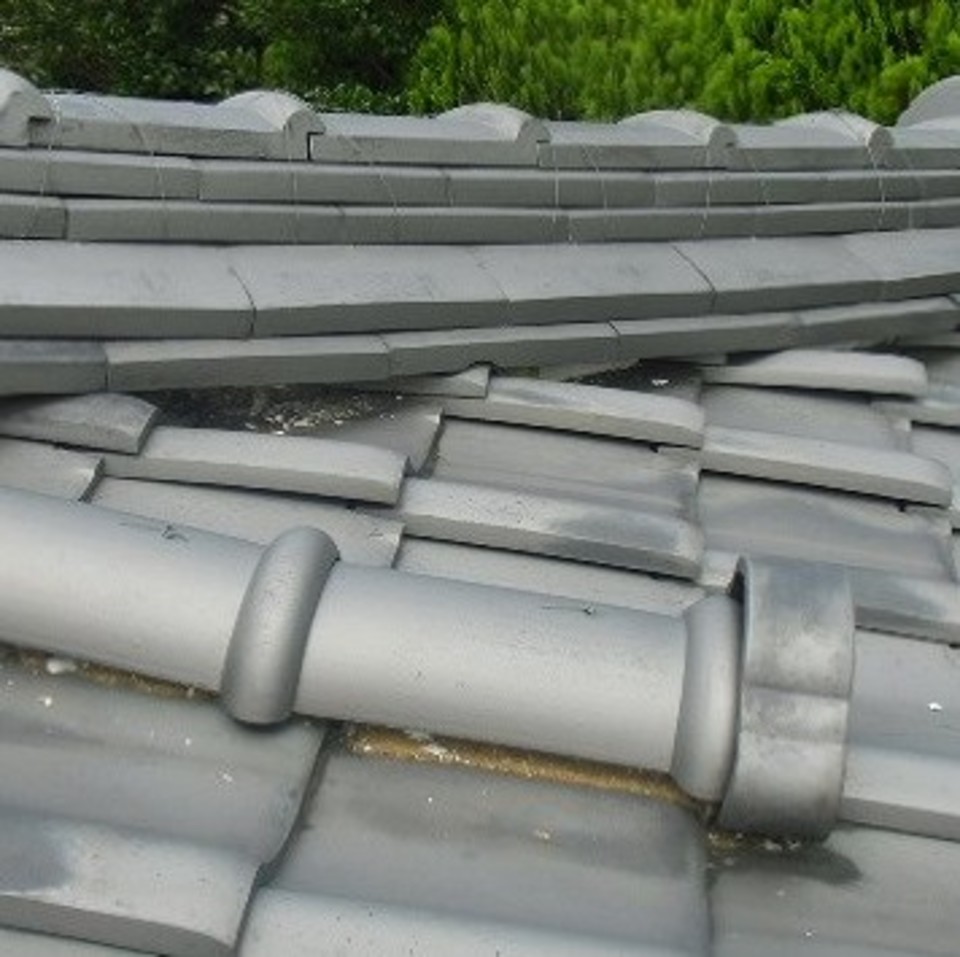

紐丸瓦と隅棟の葺き直し完了
紐丸瓦と隅棟の葺き直し完了

紐丸瓦と隅棟を葺き直して完了しました。

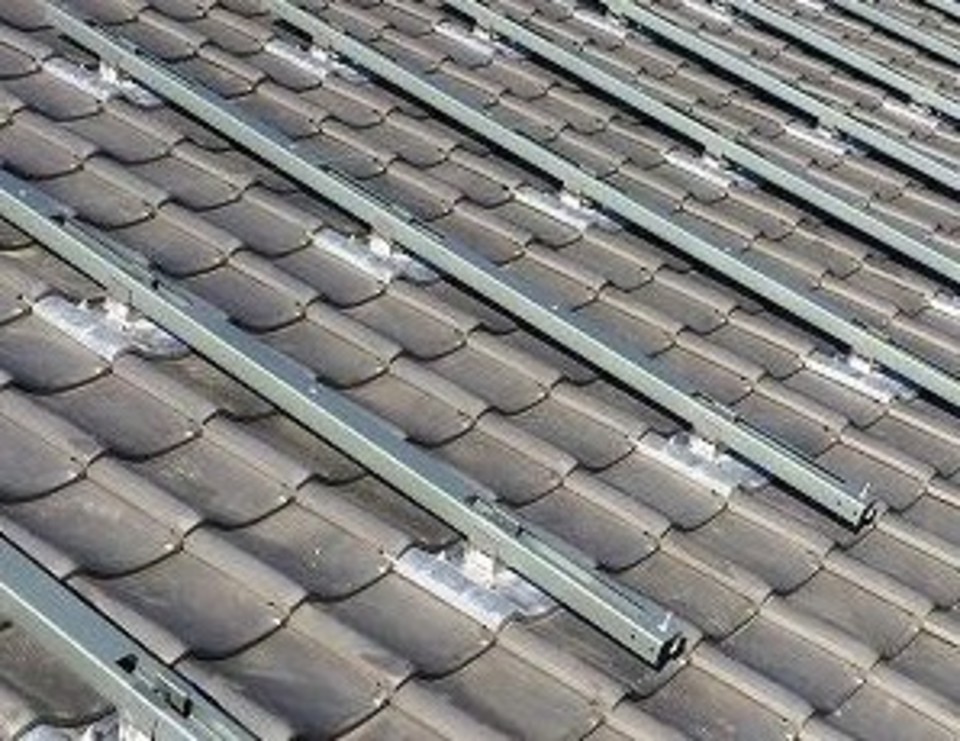

4.2014年11月29日
フレームの取付
フレームの取付

先程取り付けたアルミ製支持瓦に太陽光フレームを取り付けていきます。

5.2014年11月29日

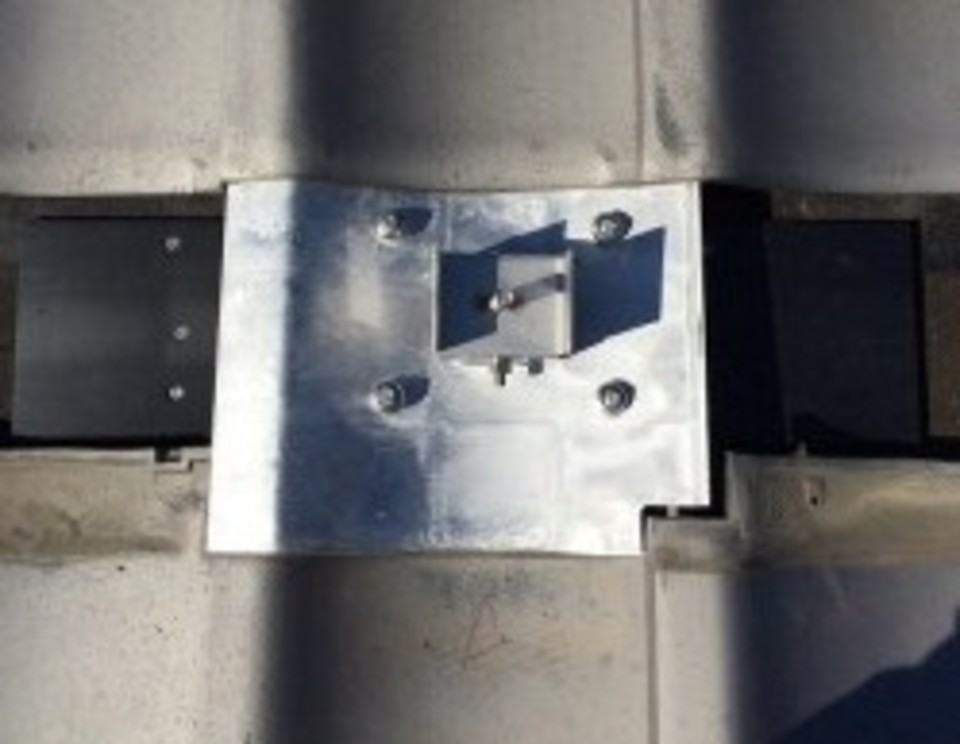

アルミ製支持瓦の取付
アルミ製支持瓦の取付

アルミ製支持瓦を補強板に取り付け後ビス(釘)で固定します。

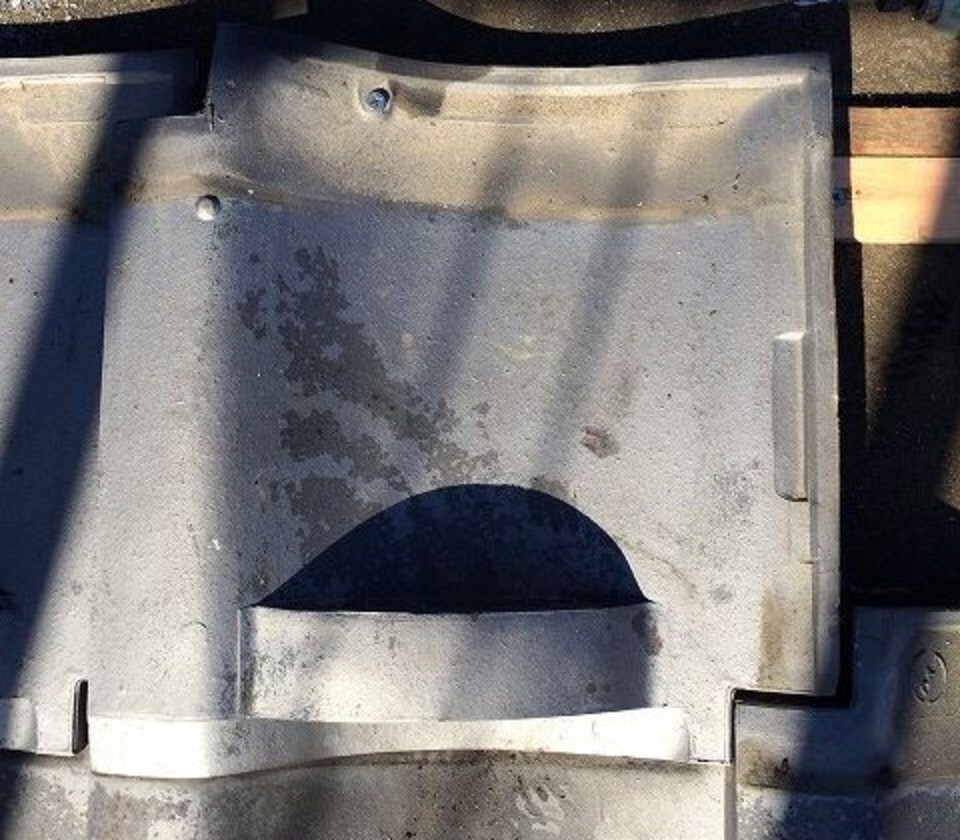

6.2014年11月29日
雪止瓦をビスで固定
雪止瓦をビスで固定

雪止瓦を桟木にビス(釘)で固定します。

7.2014年11月29日

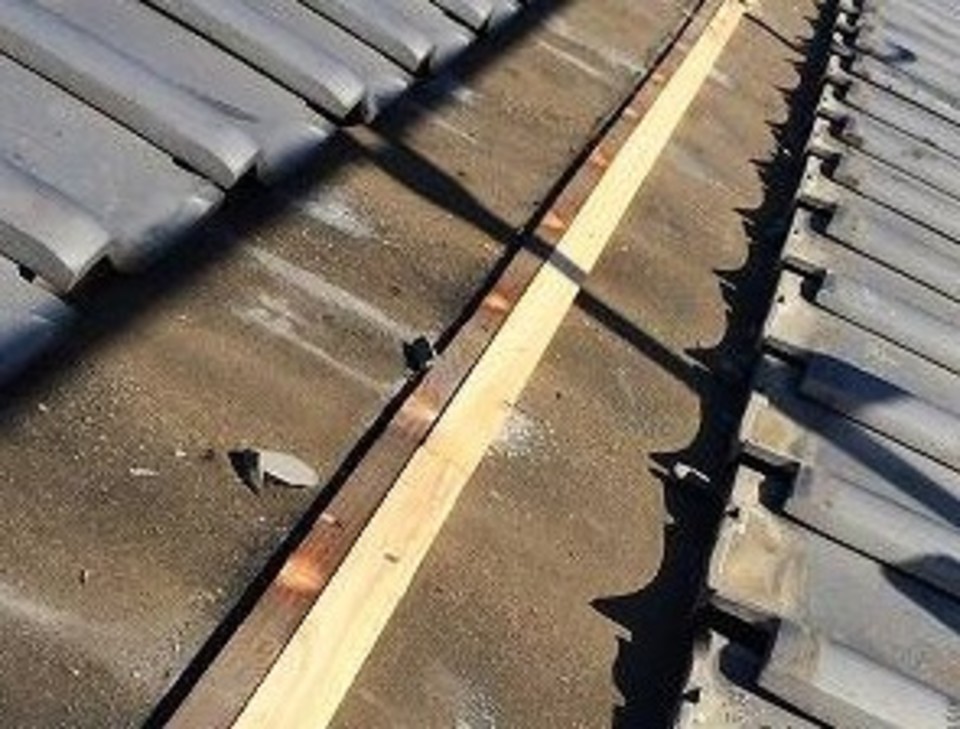

雪止瓦下の補強
雪止瓦下の補強

太陽光パネルを設置すると雪止瓦との距離が少ないので大雪が降った時、落雪しやすいので、桟木を1本追加して強度を強くして雪止瓦を一列葺きにします。

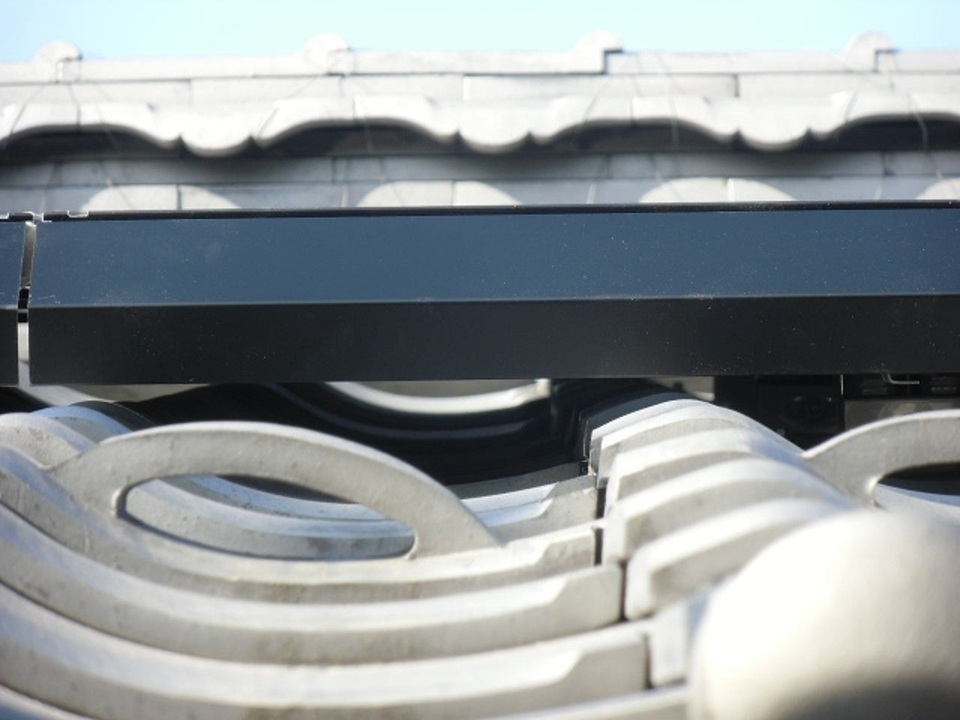

8.2014年12月01日
パネルの下にケーブルが垂れないように施工しました
パネルの下にケーブルが垂れないように施工しました

ケーブルが垂れたままにしてあると、ケーブルが瓦で擦れて漏電したりゴミが溜まり雨漏りの原因になりかねないため注意し施工してあります。

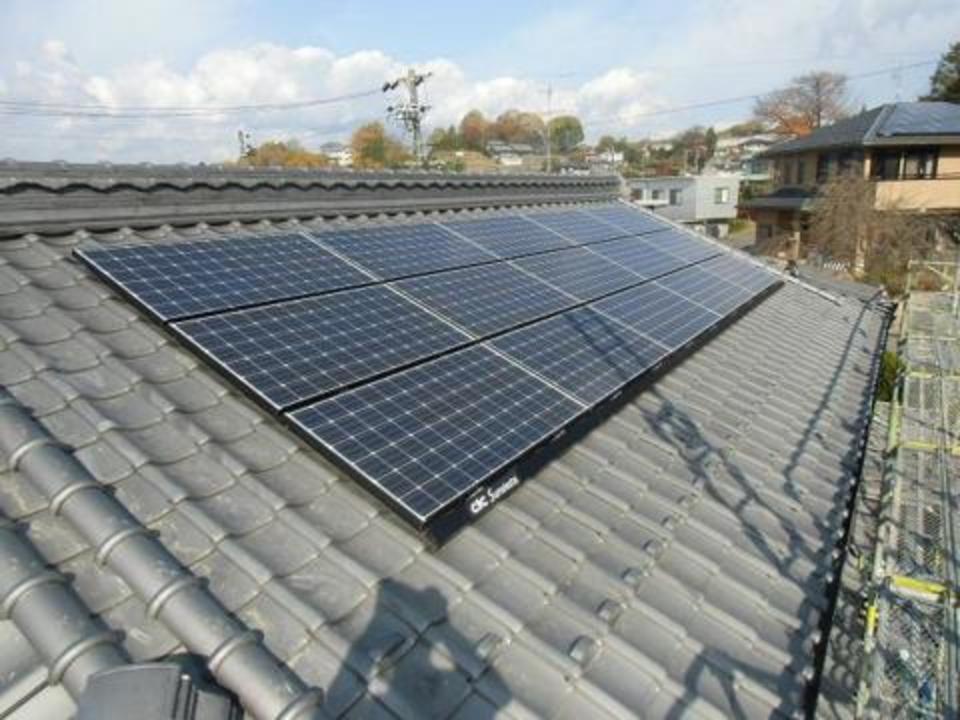

9.2014年12月01日
太陽光パネル設置完了
太陽光パネル設置完了

太陽光パネル設置完了しました。積雪時の落雪を雪止瓦で少なくなるようにしました。

10.2014年12月05日

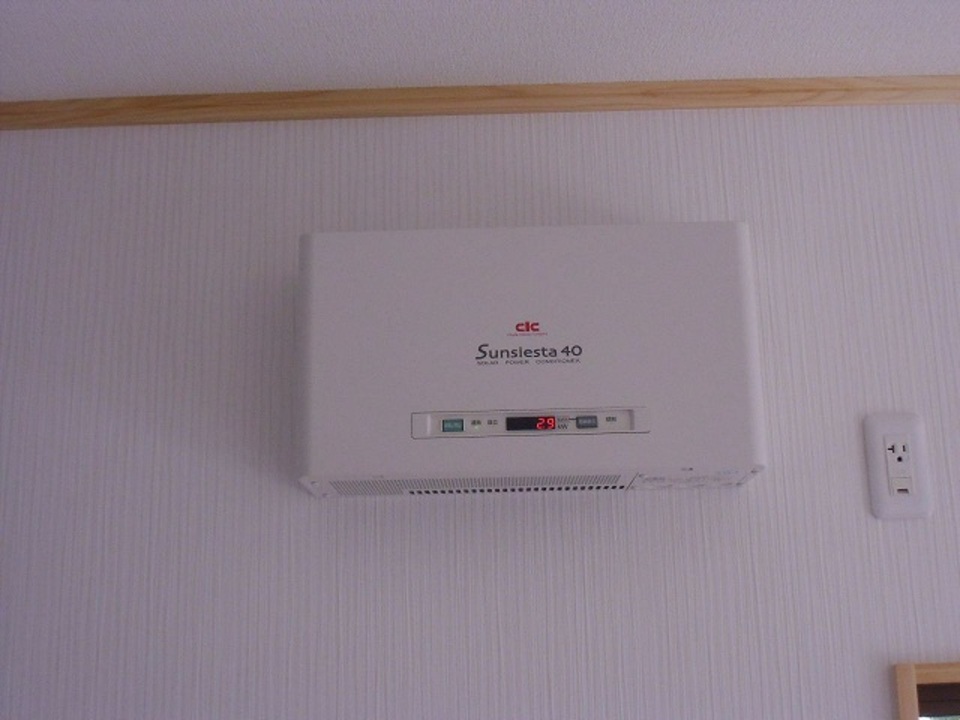

パワーコンディショナを設置しました
パワーコンディショナを設置しました

室内にパワーコンディショナを設置しました。

11.2014年12月05日

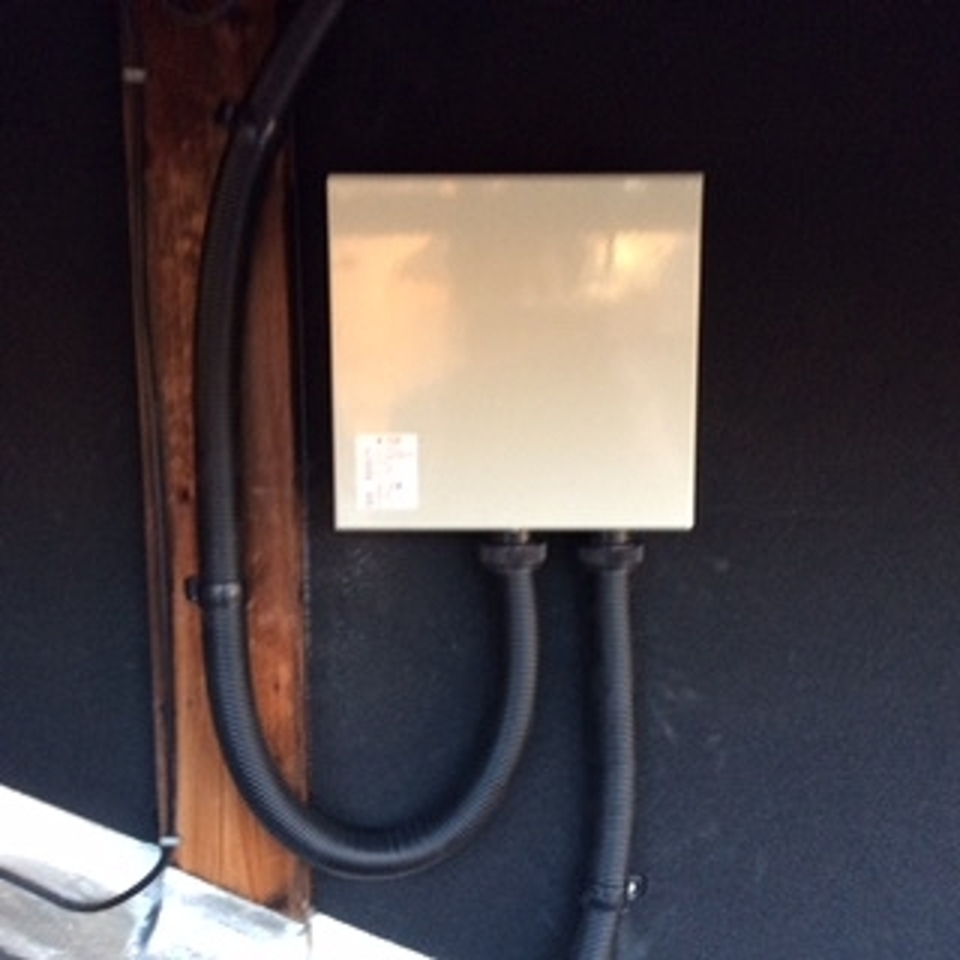

接続箱を設置しました
接続箱を設置しました

接続箱を設置しました。

12.2014年12月25日

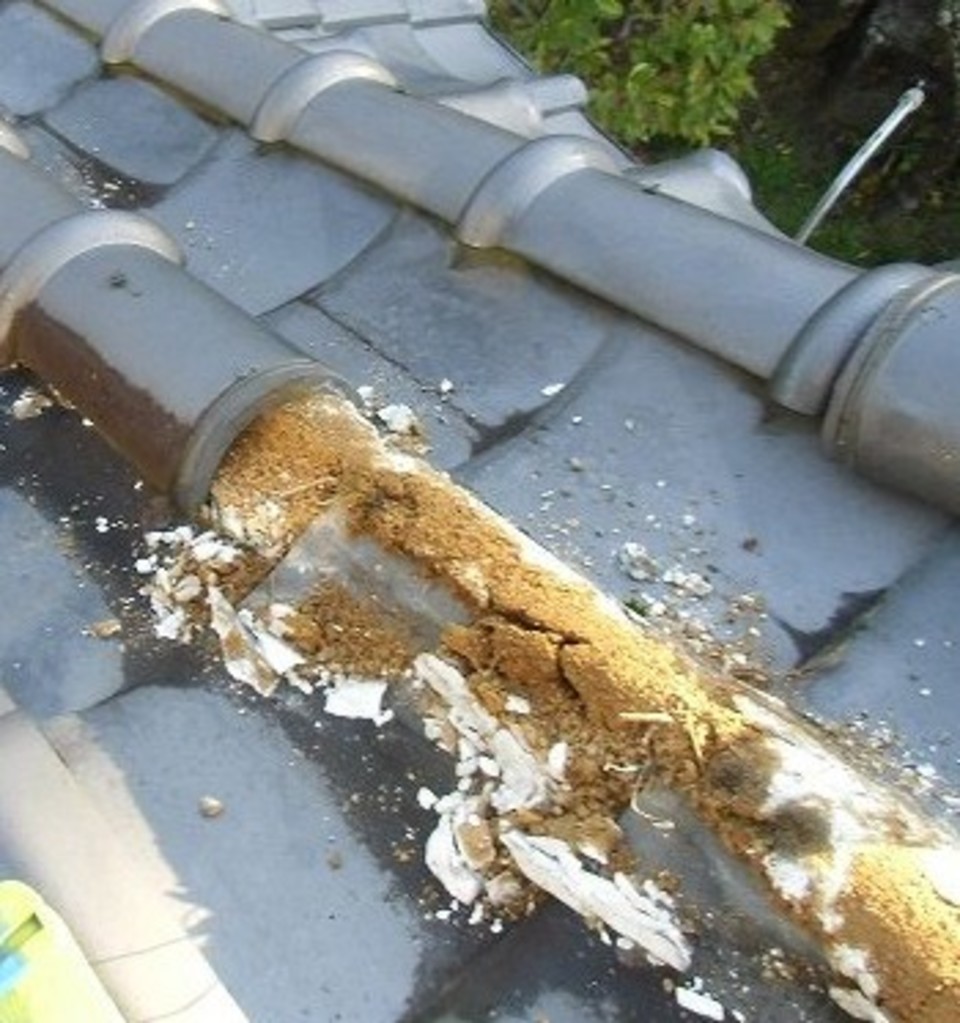

紐丸瓦をめくってみると
紐丸瓦をめくってみると

紐丸瓦をめくってみると土台土が崩れていました。

13.2014年12月25日

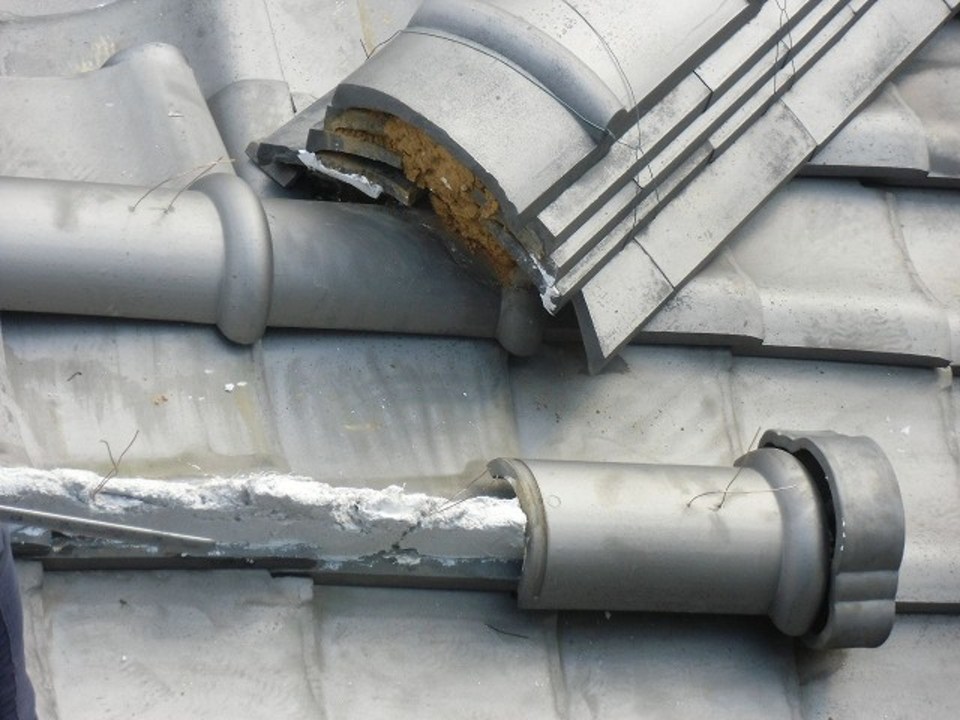

紐丸瓦と隅棟が崩れていました
紐丸瓦と隅棟が崩れていました

太陽光パネル設置とは直接関係ありませんが、紐丸瓦と隅棟の土台土が崩れていました。

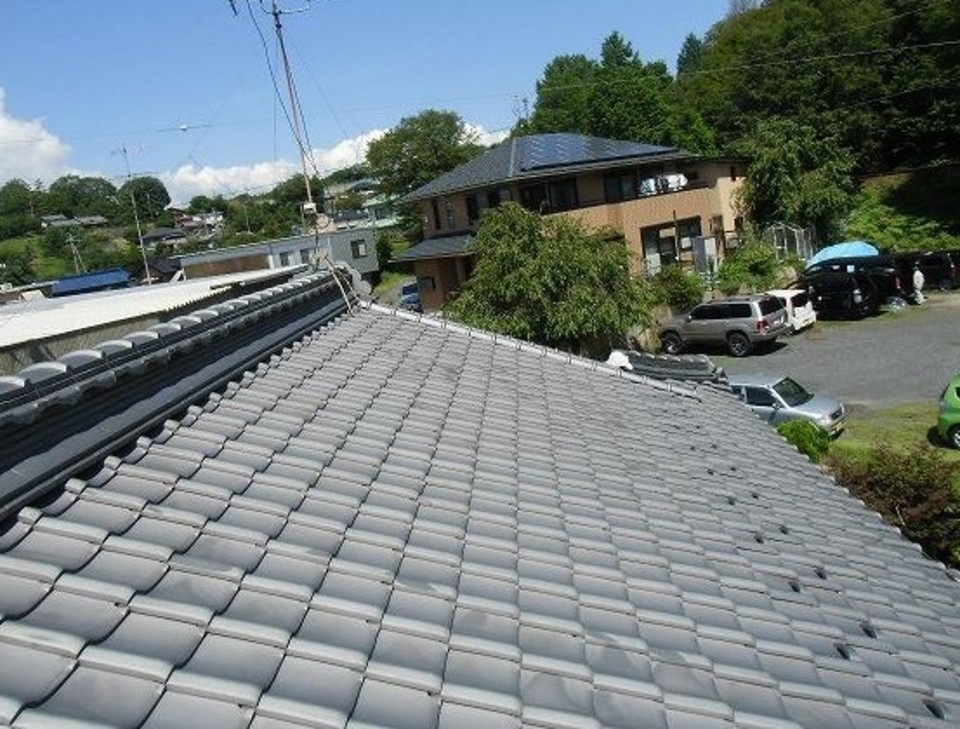

14.2014年12月25日

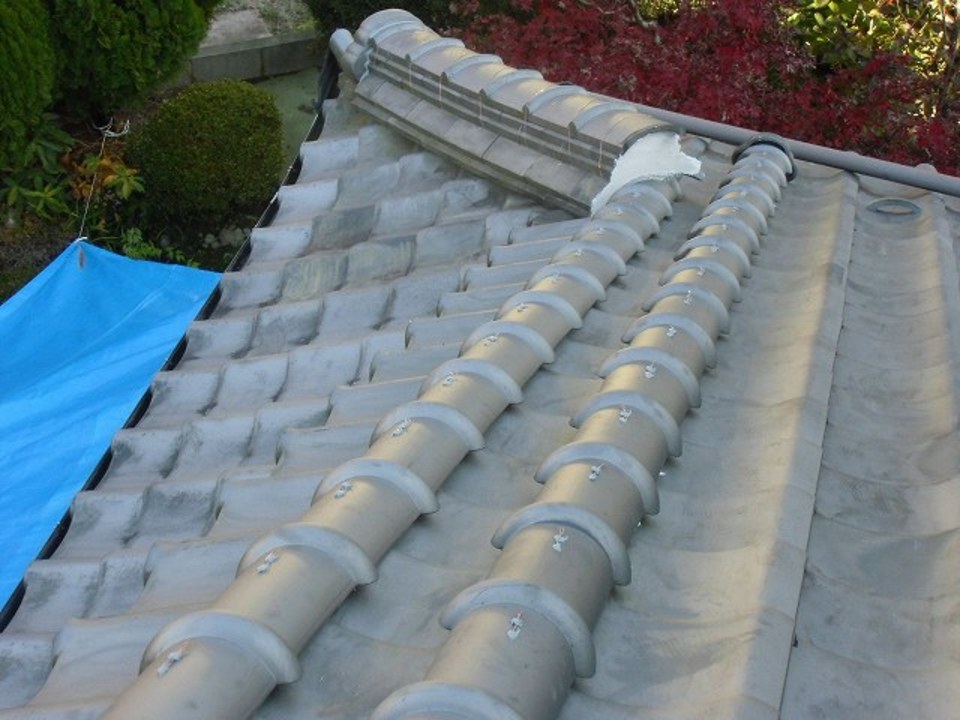

パネル設置前の現調
パネル設置前の現調

太陽光パネル設置が可能か瓦をめくって屋根全体と下地も調査しました。
