多治見市 新築の瓦屋根に長州産業太陽光設置

多治見市 新築の瓦屋根に長州産業太陽光設置

建築中レポート

1.2017年05月08日

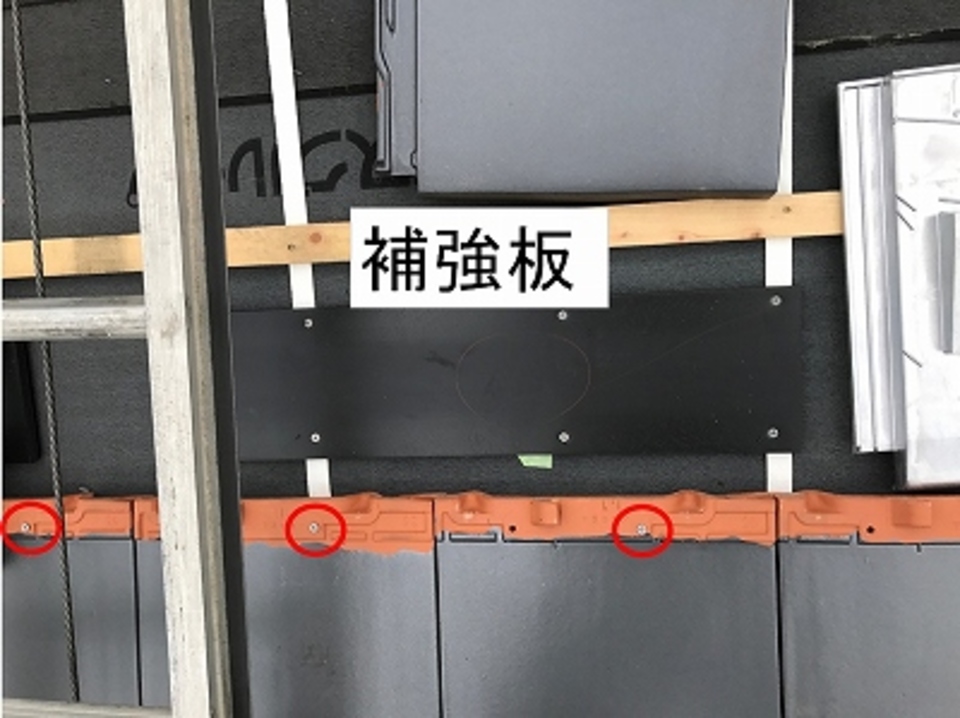

補強板を取り付けました
補強板を取り付けました

新築の瓦屋根に長州産業の太陽光パネルを取り付けるために、支持瓦の補強板(黒い板)を取り付けました。

2.2017年05月08日

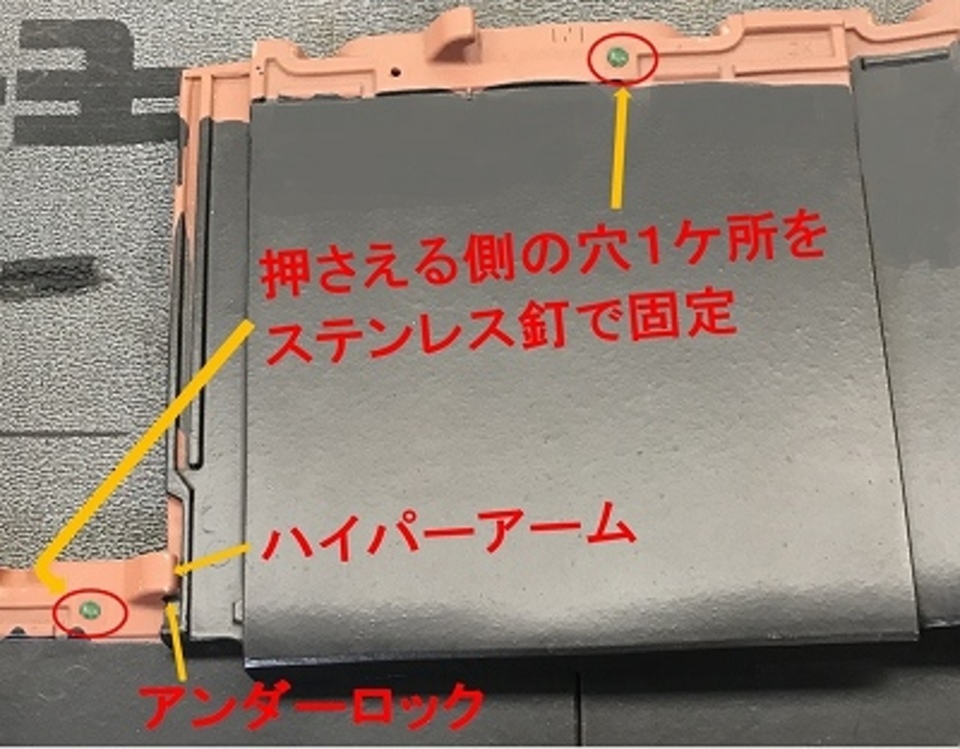

瓦はズレない防災平板瓦です
瓦はズレない防災平板瓦です

瓦は鶴弥の平板瓦(スーパートライ スマート)でズレない防災瓦です。耐震施工のガイドライン工法です。2ケ所の穴の押さえる側の1ケ所をステンレス釘(赤〇印)で固定します。軒部は2ケ所をステンレス釘で固定します。

3.2017年05月08日

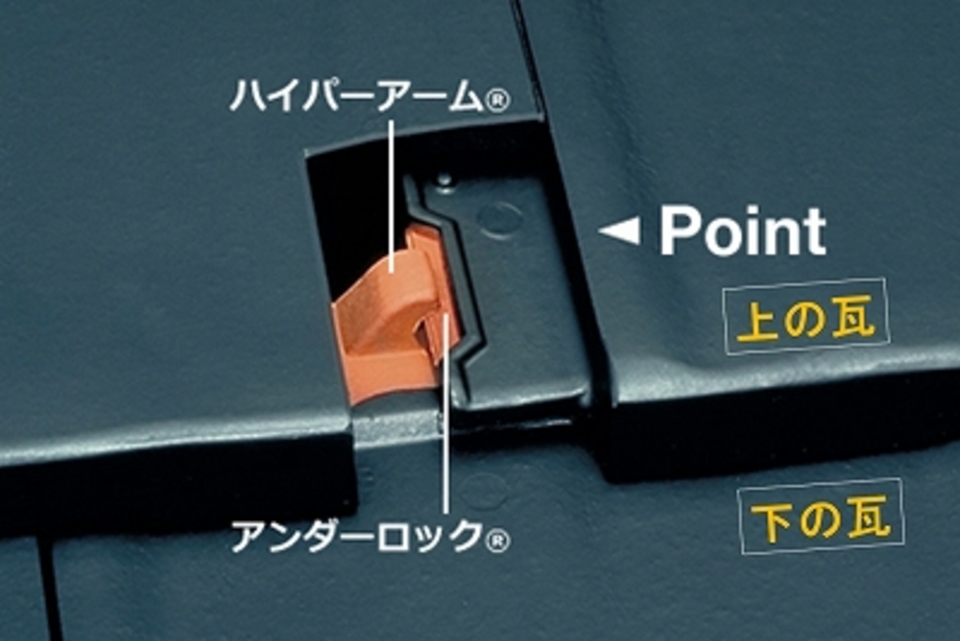

瓦同士でロック
瓦同士でロック

防災瓦は、下の瓦のハイパーアームが上の瓦のアンダーロックをがっちりロックしているためズレません。

4.2017年05月08日

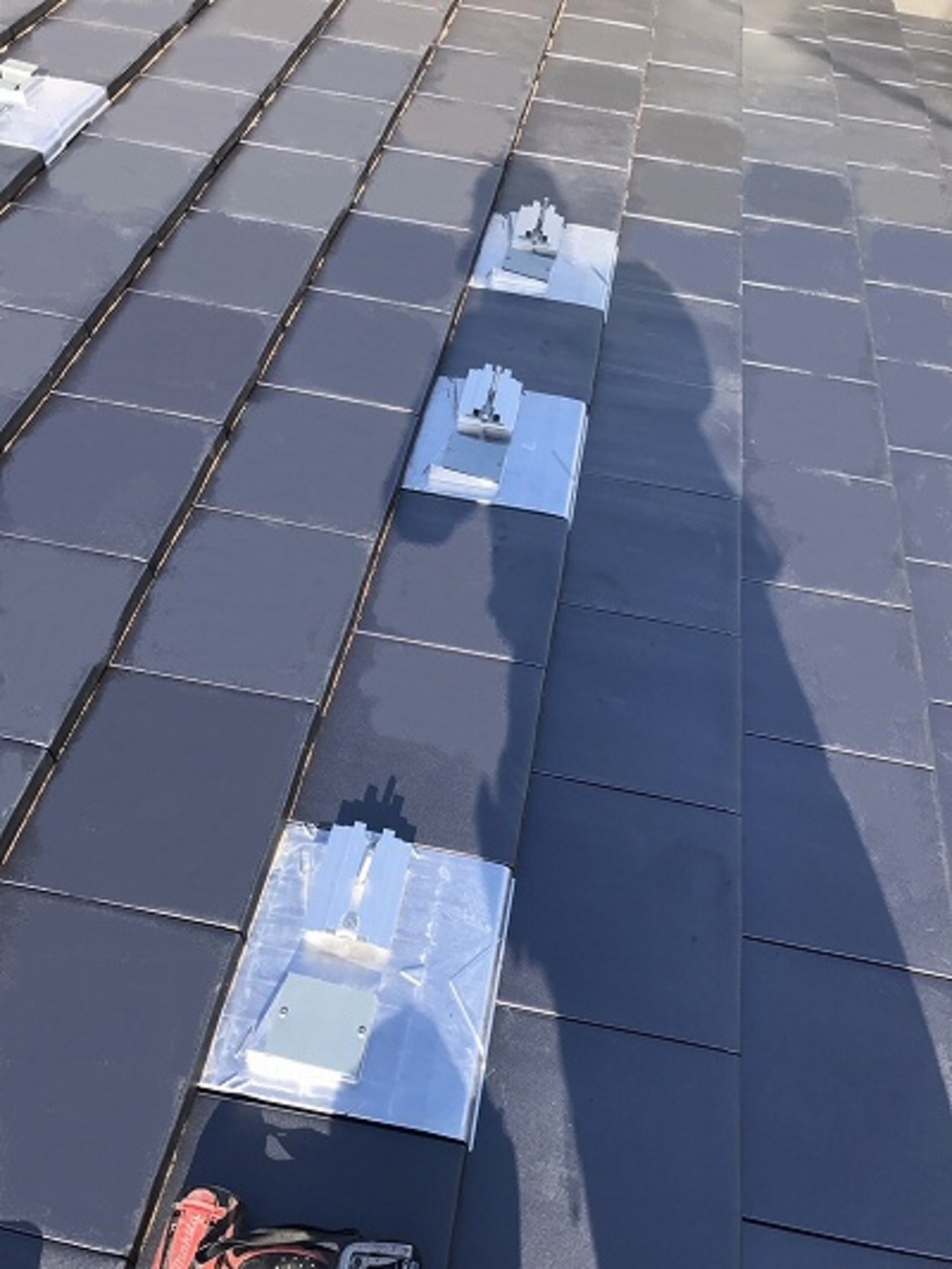

アルミ製支持瓦取り付け
アルミ製支持瓦取り付け

平板陶器瓦と同じ形状のアルミ製支持瓦を取り付けます。

5.2017年05月10日

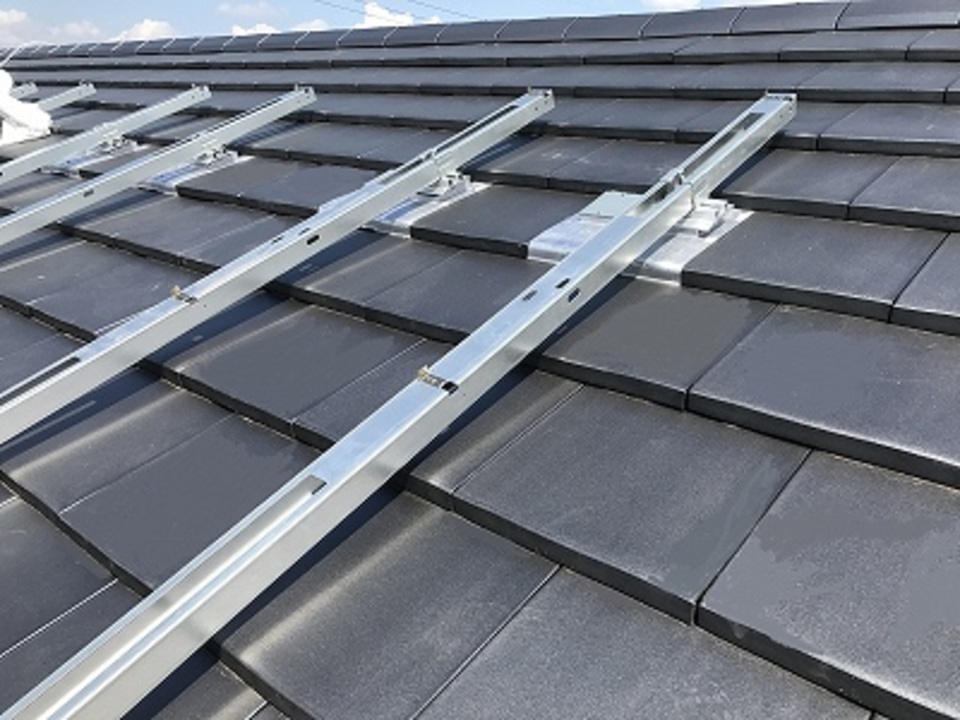

フレーム取り付け
フレーム取り付け

フレームはラインを揃え、高さを調整して取り付けします。

6.2017年05月10日

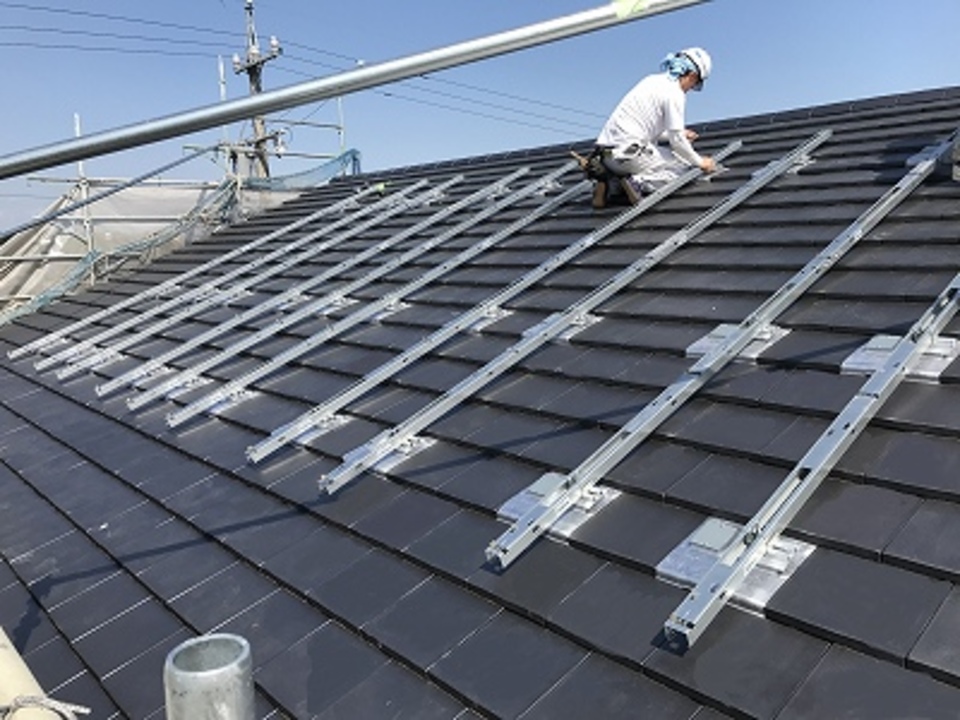

フレーム取り付け
フレーム取り付け

フレームはラインを揃え、高さを調整して取り付けします。

7.2017年05月11日

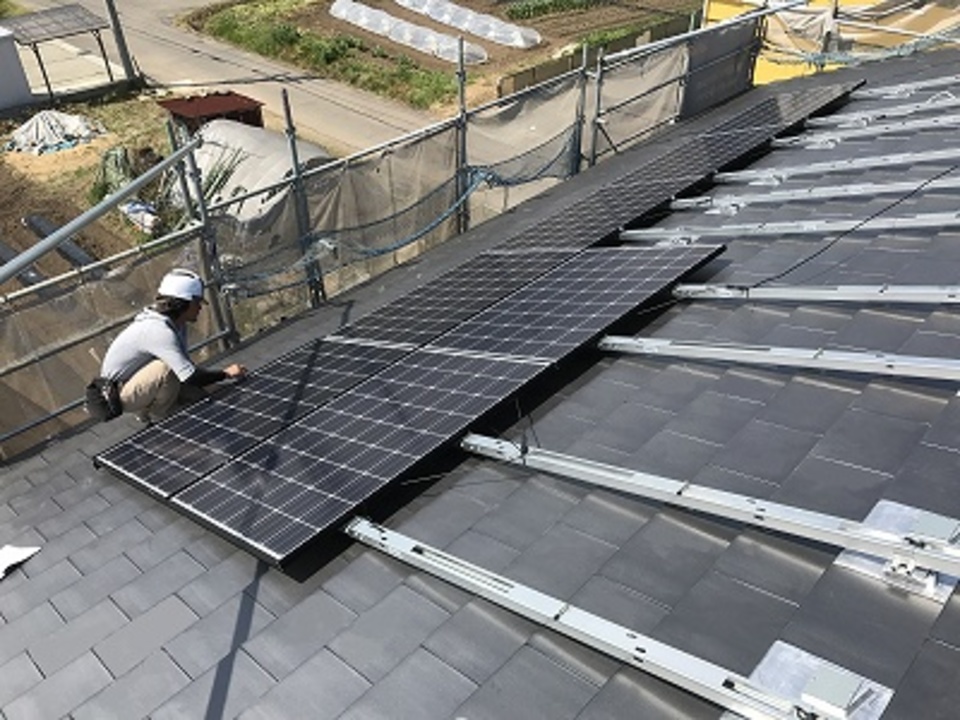

太陽光パネルの取り付け
太陽光パネルの取り付け

パネルの下にケーブルが垂れないようにパネルを取り付けします。ケーブルが垂れると、風で瓦やフレームに擦れて支障がおきるためです。

8.2017年05月11日

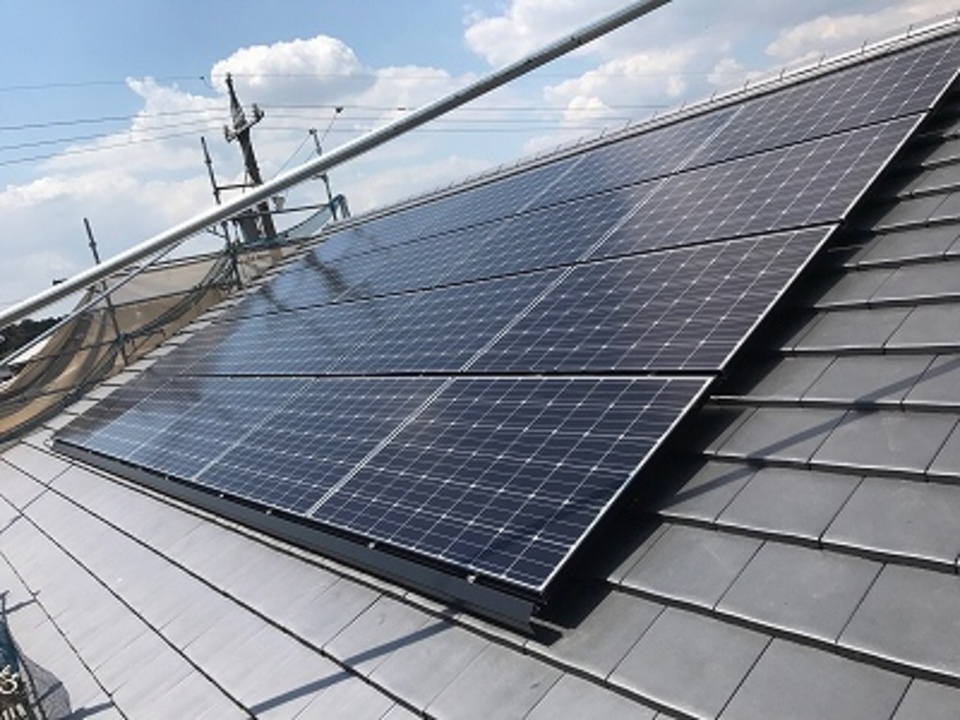

太陽光パネル取り付け完了
太陽光パネル取り付け完了

太陽光パネル取り付け完了しました。電気工事は国の申請が下りたら行います。
