岐阜県瑞浪市 新築屋根に三菱太陽光発電システム設置

岐阜県瑞浪市 新築屋根に三菱太陽光発電システム設置
1.2016年12月15日

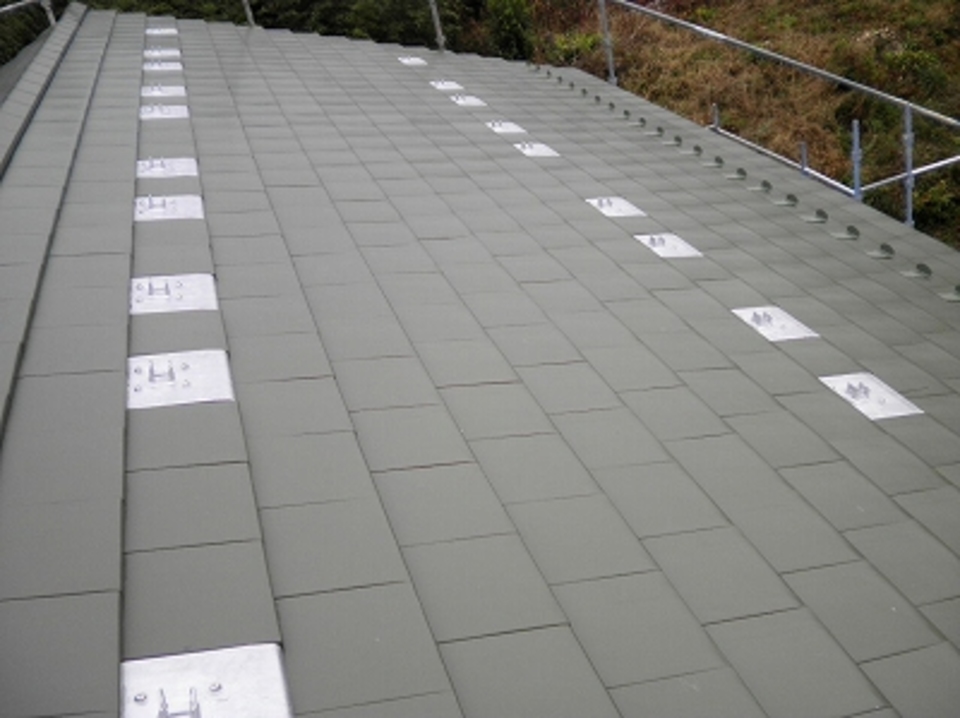

支持瓦の取り付け
支持瓦の取り付け

鶴弥製スーパートライ110スマート瓦に三菱太陽光モジュール設置するために支持瓦を取り付けました。フレーム・パネルの取り付けは2017年3月の予定です。

2.2016年12月15日

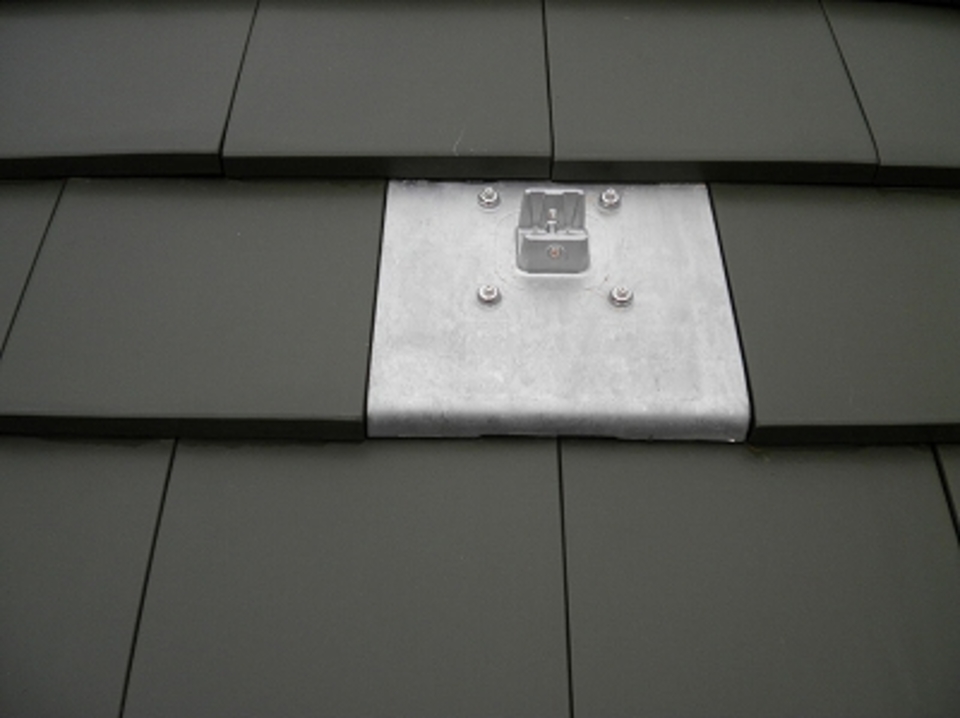

支持瓦取り付け 2
支持瓦取り付け 2

鶴弥製スーパートライ110スマート瓦に三菱太陽光モジュール設置するために支持瓦を取り付けました。フレーム・パネルの取り付けは2017年3月の予定です。

3.2016年12月15日

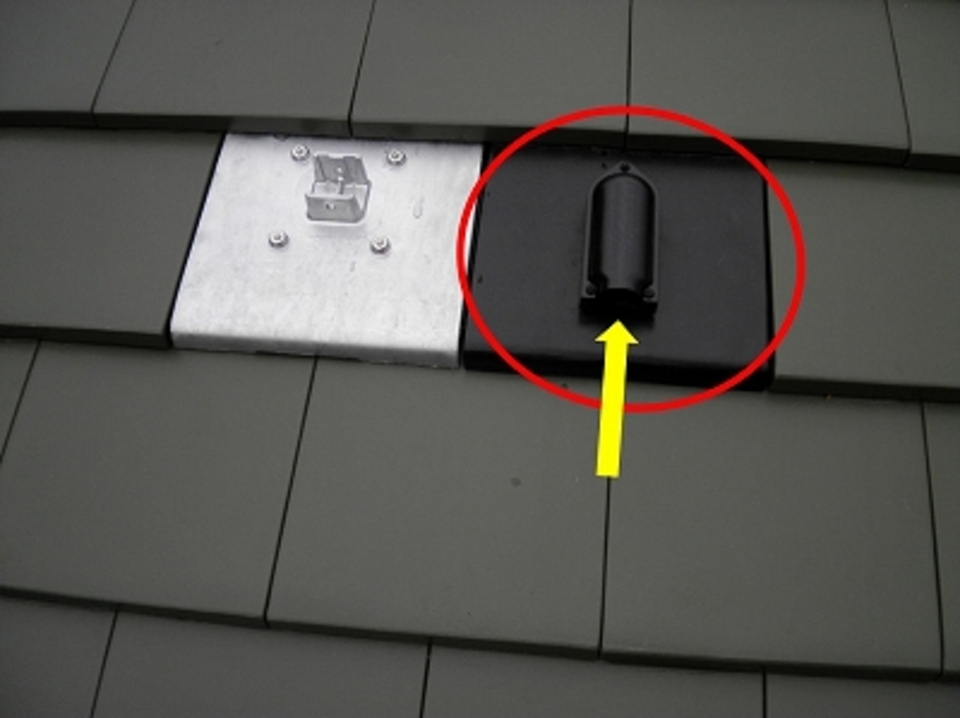

配線瓦取り付け
配線瓦取り付け

アルミ支持瓦の横に配線瓦(赤○で囲んだ瓦)を取り付けました。配線瓦は、パネルのケーブルを小屋裏に入れる(黄色↑の向き)為の瓦です。配線が見えないのでスッキリします。

4.2017年04月14日

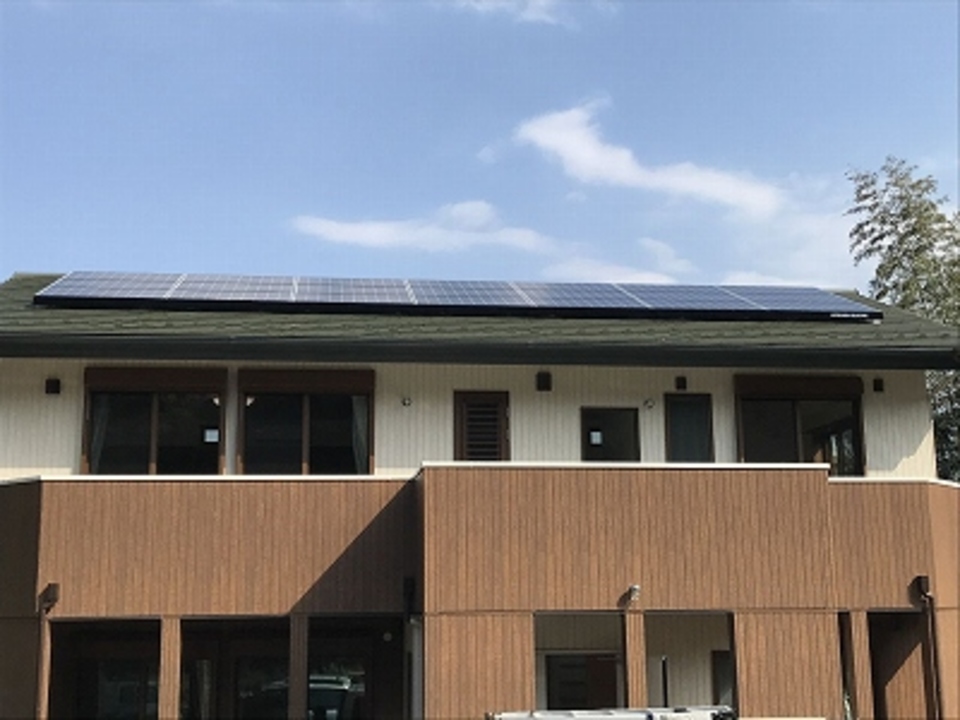

太陽光パネル取り付け
太陽光パネル取り付け

三菱太陽光パネルを21枚取り付けました。積雪時に雪がベランダに落下しないように屋根に取り付けた雪止金具とパネルの間にスペースを設けてあります。

5.2017年04月19日

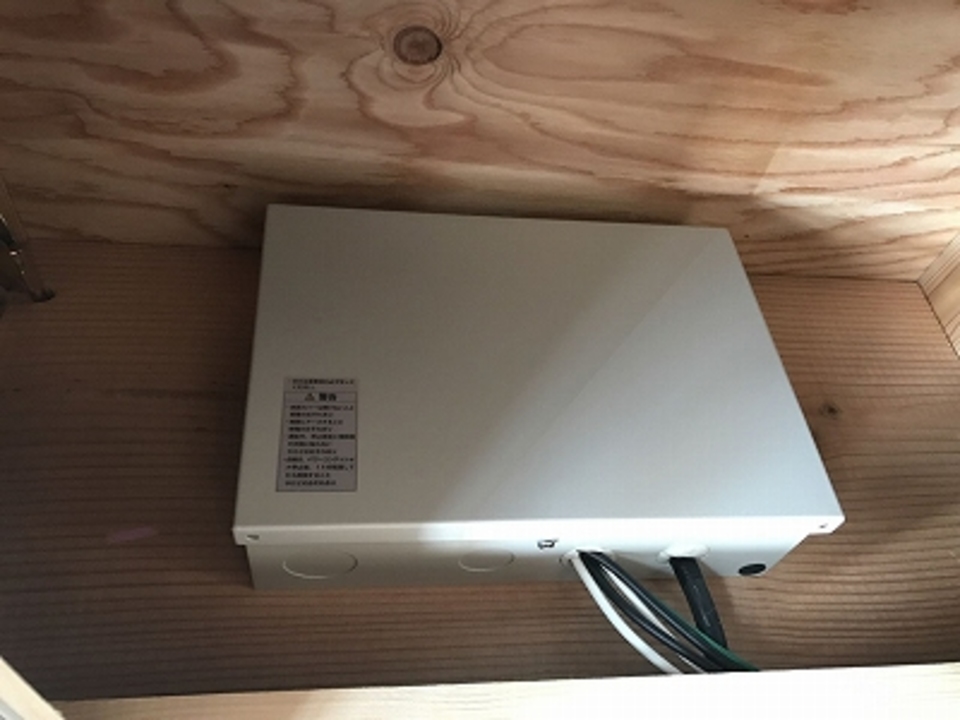

接続箱の取り付け
接続箱の取り付け

パネルからのケーブル(回路)を集結させてパワーコンディショナに送り込む接続箱を小屋裏に取り付けしました。

6.2017年04月19日

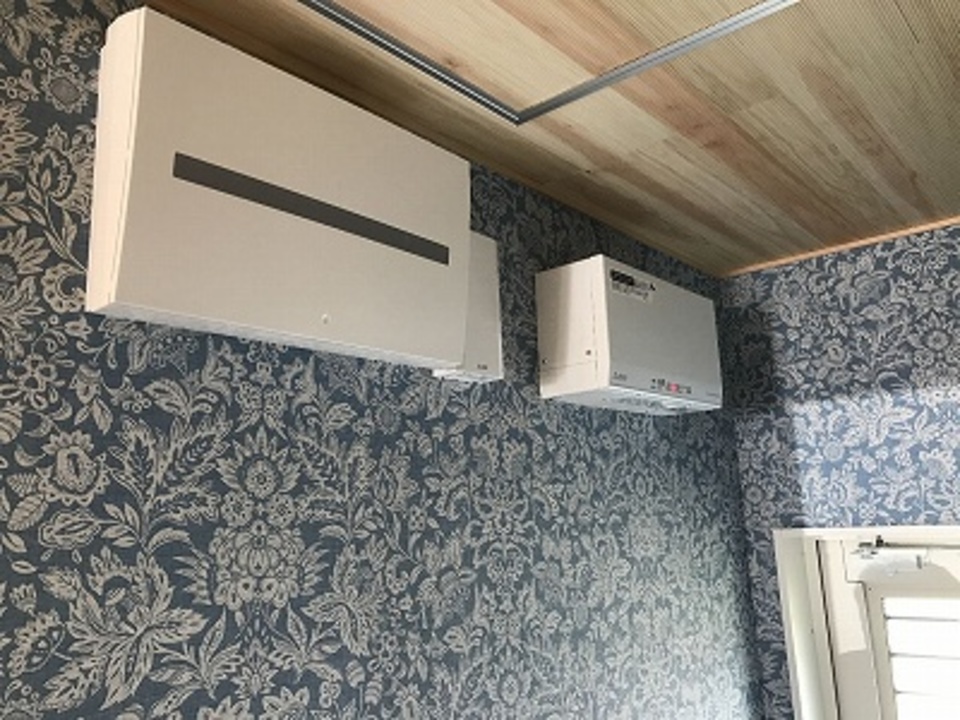

パワーコンディショナ取り付け
パワーコンディショナ取り付け

分電盤の横に計測ユニットとパワーコンディショナを取り付けしました。
